EN 1.4362 / LEAN DUPLEX UNS S32304 / EDX 2304

• Aplicações

  As principais aplicações do EN 1.4362 / Lean Duplex UNS S32304 / EDX 2304 são para componentes com exigências especiais de alta resistência à corrosão.

• Tratamento Térmico e Soldabilidade

  Recozimento de solubilização entre 1020 – 1100 °C, seguido de resfriamento em água.

  Soldabilidade: Muito boa.

• Composição Química (Específica para chapas)

  Elemento	% em peso
  C (Carbono)	Máx. 0,030
  Mn (Manganês)	Máx. 2,00
  P (Fósforo)	Máx. 0,035
  S (Enxofre)	Máx. 0,015
  Si (Silício)	Máx. 1,00
  Cr (Cromo)	22,0 – 24,0
  Ni (Níquel)	3,50 – 5,50
  Mo (Molibdênio)	0,10 – 0,60
  N (Nitrogênio)	0,05 – 0,20
  Cu (Cobre)	Mín. 0,10

  Carbono (C)

  % em peso: Máx. 0,030

  Manganês (Mn)

  % em peso: Máx. 2,00

  Fósforo (P)

  % em peso: Máx. 0,035

  Enxofre (S)

  % em peso: Máx. 0,015

  Silício (Si)

  % em peso: Máx. 1,00

  Cromo (Cr)

  % em peso: 22,0 – 24,0

  Níquel (Ni)

  % em peso: 3,50 – 5,50

  Molibdênio (Mo)

  % em peso: 0,10 – 0,60

  Nitrogênio (N)

  % em peso: 0,05 – 0,20

  Cobre (Cu)

  % em peso: Mín. 0,10

  Valor PREN: %Cr + 3,3%Mo + 16%N ≥ 28

• Normas de Referência

  Geral:

  • PED 2014/68/EU, Anexo I, seção 4.3
  • AD2000 W0 (W2/W10)
  • NACE MR0175 / ISO 15156-3 e NACE MR0103 / ISO 17945

  Chapas, folhas e bobinas:

  • ASTM A240, EN 10028-7, EN 10088-2, EN 10088-4, NORSOK M-120 MDS YD35

  Cantoneiras laminadas a quente:

  • ASTM A276, EN 10088-3, NORSOK M-120 MDS YD36 (SVERDRUP MDS YD36 REV. 03)

  Perfis ocos e outros perfis conformados a frio:

  • ASTM A240, NORSOK M-120 MDS YD37

  Perfis soldados a laser:

  • Sverdrup MDS EDX-X-SE Rev.1, uma versão modificada da NORSOK MDS YD37 Rev.0 para se adequar à produção por soldagem a laser.

  Outros produtos:

  • Conforme as normas ASTM e/ou EN aplicáveis e NORSOK M-120 MDS.

• Propriedades mecânicas (típicas)

  Tipo	Limite de escoamento Rp0,2 (MPa)	Resistência à tração Rm (MPa)	Alongamento (%)	Dureza [HB]	Impacto, Charpy-V, -46ºC [J]
  CHAPA LAMINADA A FRIO (BOBINA)	≥ 450	650-850	≥ 25	–	≥ 45
  CHAPA LAMINADA A QUENTE (BOBINA)	≥ 450	650-850	≥ 25	≤ 290	≥ 45
  CHAPA QUARTO	≥ 450	650-800	≥ 25	≤ 290	≥ 45
  CANTONEIRA	≥ 450	≥ 600	≥ 25	≤ 290	≥ 45

  CHAPA LAMINADA A FRIO (BOBINA)

  Limite de escoamento Rp0,2 (MPa): ≥ 450

  Resistência à tração Rm (MPa): 650-850

  Alongamento (%): ≥ 25

  Dureza [HB]: –

  Impacto, Charpy-V, -46ºC [J]: ≥ 45

  CHAPA LAMINADA A QUENTE (BOBINA)

  Limite de escoamento Rp0,2 (MPa): ≥ 450

  Resistência à tração Rm (MPa): 650-850

  Alongamento (%): ≥ 25

  Dureza [HB]: ≤ 290

  Impacto, Charpy-V, -46ºC [J]: ≥ 45

  CHAPA QUARTO

  Limite de escoamento Rp0,2 (MPa): ≥ 450

  Resistência à tração Rm (MPa): 650-800

  Alongamento (%): ≥ 25

  Dureza [HB]: ≤ 290

  Impacto, Charpy-V, -46ºC [J]: ≥ 45

  CANTONEIRA

  Limite de escoamento Rp0,2 (MPa): ≥ 450

  Resistência à tração Rm (MPa): ≥ 600

  Alongamento (%): ≥ 25

  Dureza [HB]: ≤ 290

  Impacto, Charpy-V, -46ºC [J]: ≥ 45

Produtos e Dimensões em Stock

•

  Bobinas

  Espessura x Largura	Peso (kg/m)
  1,5 x 1500 mm	18
  2 x 1500 mm	24
  3 x 1500 mm	36
  3 x 2000 mm	48
  4 x 1500 mm	48
  4 x 2000 mm	64
  5 x 1500 mm	60
  5 x 2000 mm	80
  6 x 1500 mm	72
  6 x 2000 mm	96

•

  Chapas

  Espessura x Largura x Comprimento	Peso (kg/chapa)
  1,5 x 1500 x 3000 mm	54
  2 x 1500 x 3000 mm	72
  2 x 2000 x 6000 mm	192
  3 x 1500 x 3000 mm	108
  3 x 1500 x 6000 mm	216
  3 x 2000 x 6000 mm	288
  4 x 1500 x 3000 mm	144
  4 x 1500 x 6000 mm	288
  4 x 2000 x 6000 mm	384
  5 x 1500 x 3000 mm	180
  5 x 1500 x 6000 mm	360
  5 x 2000 x 6000 mm	480
  6 x 1500 x 3000 mm	216
  6 x 1500 x 6000 mm	432
  6 x 2000 x 6000 mm	576
  8 x 1500 x 3000 mm	297
  8 x 1500 x 6000 mm	593
  8 x 2000 x 6000 mm	791
  10 x 1500 x 3000 mm	371
  10 x 1500 x 6000 mm	742
  10 x 2000 x 6000 mm	989
  12 x 1500 x 3000 mm	445
  12 x 1500 x 6000 mm	890
  12 x 2000 x 6000 mm	1187
  15 x 1500 x 3000 mm	556
  15 x 1500 x 6000 mm	1112
  15 x 2000 x 6000 mm	1484
  20 x 1500 x 3000 mm	742
  20 x 1500 x 6000 mm	1483
  20 x 2000 x 6000 mm	1978
  25 x 1500 x 3000 mm	927
  25 x 1500 x 6000 mm	1854
  25 x 2000 x 6000 mm	2472
  30 x 1500 x 3000 mm	1112
  30 x 1500 x 6000 mm	2225
  30 x 2000 x 6000 mm	2966
  35 x 1500 x 3000 mm	1298
  35 x 2000 x 6000 mm	3460
  40 x 1500 x 6000 mm	2595
  40 x 2000 x 6000 mm	3955
  50 x 1500 x 3000 mm	1854
  50 x 2000 x 6000 mm	4944

•

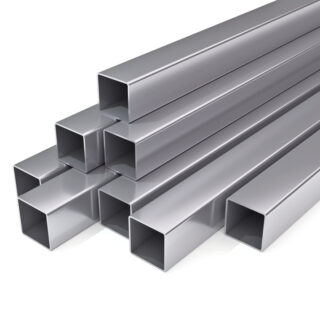

  Perfis tubulares

  Dimensões	Peso (kg/m)
  50 x 50 x 4 mm	5,96
  60 x 60 x 4 mm	7,25
  80 x 80 x 5 mm	12,13
  100 x 100 x 6 mm	17,76
  100 x 100 x 8 mm	23,92
  120 x 120 x 6 mm	21,60
  150 x 100 x 6 mm	23,02
  150 x 150 x 6 mm	27,36
  150 x 150 x 8 mm	37,80
  200 x 200 x 8 mm	49,43
  250 x 250 x 8 mm	61,95

•

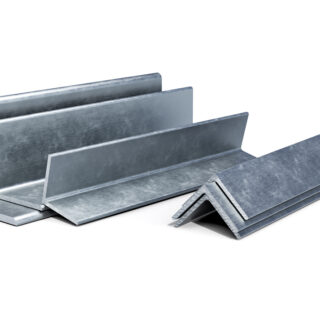

  Cantoneira – Laminada a quente

  Dimensões	Peso (kg/m)
  50 x 50 x 5 mm	3,85
  60 x 60 x 6 mm	5,53
  80 x 80 x 8 mm	9,85
  100 x 100 x 10 mm	15,40

•

  Cantoneira – Soldada a laser

  Dimensões	Peso (kg/m)
  40 x 40 x 4 mm	2,43
  100 x 50 x 8 mm	9,60
  120 x 120 x 12 mm	21,89
  150 x 100 x 8 mm	15,79
  150 x 150 x 12 mm	27,64
  200 x 100 x 10 mm	22,97
  200 x 100 x 15 mm	33,86
  200 x 150 x 8 mm	21,67
  200 x 200 x 15 mm	45,70

•

  Vigas I

  Dimensões
  100 x 100 x 6 x 8 mm
  150 x 150 x 8 x 10 mm
  200 x 200 x 8 x 12 mm
  250 x 250 x 10 x 15 mm
  300 x 300 x 10 x 15 mm
  350 x 350 x 12 x 20 mm



  Vigas I, perfis U e L soldados em dimensões padrão ou sob medida, tanto no sistema métrico quanto imperial, estão disponíveis sob consulta.

•

  Barra chata – Cortada a laser de chapa

  Dimensões	Peso (kg/m)
  30 x 8 mm	1,92
  40 x 6 mm	1,93
  50 x 8 mm	3,20
  80 x 8 mm	5,14
  100 x 8 mm	6,42
  100 x 10 mm	8,02
  120 x 12 mm	11,52
  150 x 8 mm	9,60

•

  Perfil U - Soldado a Laser

  Dimensões	Peso (kg/m)
  100 x 55 x 5 x 8 mm	10,15
  200 x 80 x 6 x 12 mm	23,81



  Vigas I, perfis U e L soldados em dimensões padrão ou sob medida, tanto no sistema métrico quanto imperial, estão disponíveis sob consulta.
